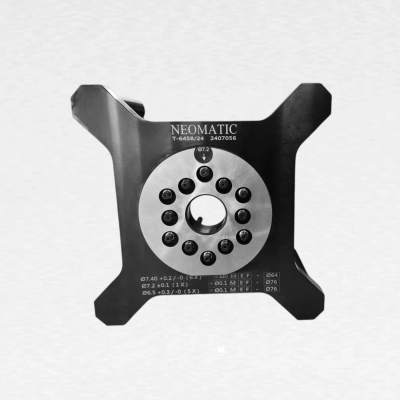

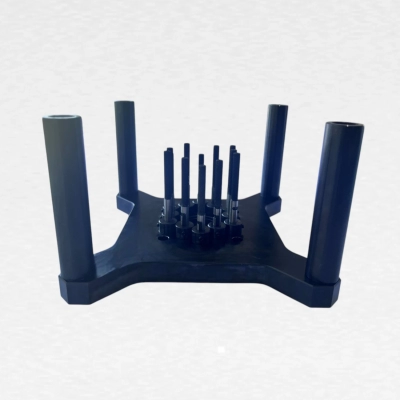

A função do Dispositivo de Controle Funcional é verificar a posição dos furos do produto sob o conceito de "máximo material", em relação ao Datum, que, neste caso, é o furo central.

O procedimento de uso consiste em inserir o produto no dispositivo, garantindo que os pinos sejam posicionados simultaneamente, alinhados pelo furo central. O produto será aprovado caso a inserção ocorra corretamente.

Se a inserção completa não for possível, os pinos podem ser girados e retraídos até que o furo desalinhado seja identificado.

O controle pode ser realizado de duas formas:

Coletiva: verificando todos os furos ao mesmo tempo.

Individual: analisando cada furo separadamente.

Em ambos os casos, o Datum (furo central) deve ser utilizado como referência.
